Hidravlični adapterji za merilne točke iz ogljikovega jekla po standardu SAE – združljivi z visokim tlakom
Naši hidravlični adapterji iz ogljikovega jekla s standardom SAE za merilne točke so natančno izdelani priključki, zasnovani za visokotlačne hidravlične in mazalne sisteme. Ti adapterji, ki so skladni s standardi SAE J514, J1926 in drugimi industrijskimi standardi, zagotavljajo varne in neprepustne povezave za tlačne preizkuse, diagnostiko in vzdrževanje. Izdelani so iz trpežnega ogljikovega jekla in prenesejo ekstremne tlake (do več tisoč PSI), hkrati pa ponujajo brezhibno združljivost s komponentami, ki so skladne s standardom SAE. Navoji vključujejo JIC in ORFS.
Opis
6564
FS6564Zakaj izbrati naše adapterje za merilne točke SAE?
Zanesljivost: Strogo preizkušeno za izpolnjevanje standardov SAE in industrijskih meril učinkovitosti.
Skladnost z globalnimi standardi: Zagotavlja brezhibno integracijo z obstoječimi hidravličnimi sistemi.
Izboljšana varnost: Robustna konstrukcija zmanjšuje tveganje okvare pod visokim tlakom.
Široka uporaba v industriji: Zaupajo mu proizvajalci originalne opreme, vzdrževalne ekipe in inženirji fluidnih sistemov.
Tehnične specifikacije
Material: ogljikovo jeklo (nerjavno jeklo na zahtevo)
Standardi: SAE J514, SAE J1926
Vrste navojev: ravni navoj (JIC, ORFS), na voljo so tudi možnosti stožčastega navoja
Nazivni tlak: do 5,000 PSI (odvisno od konfiguracije)
Temperaturno območje: -20°F do +250°F (-29°C do +121°C)
Površinska obdelava: Cinkanje ali črni oksid za odpornost proti koroziji
zaključek
Za panoge, ki zahtevajo natančnost, vzdržljivost in skladnost s predpisi, naši adapterji za merilne točke iz ogljikovega jekla po standardu SAE zagotavljajo neprekosljivo zmogljivost. Ne glede na to, ali gre za diagnostiko, vzdrževanje ali nadgradnje sistema, ti priključki zagotavljajo zanesljivo in standardizirano rešitev za visokotlačne tekočinske sisteme.
Raziščite naš katalog še danes in si oglejte rešitve za hidravlične merilne točke, ki so skladne s SAE!
Tehnični podatki
* Ne vključuje priključka za testna vrata. Na voljo ločeno.

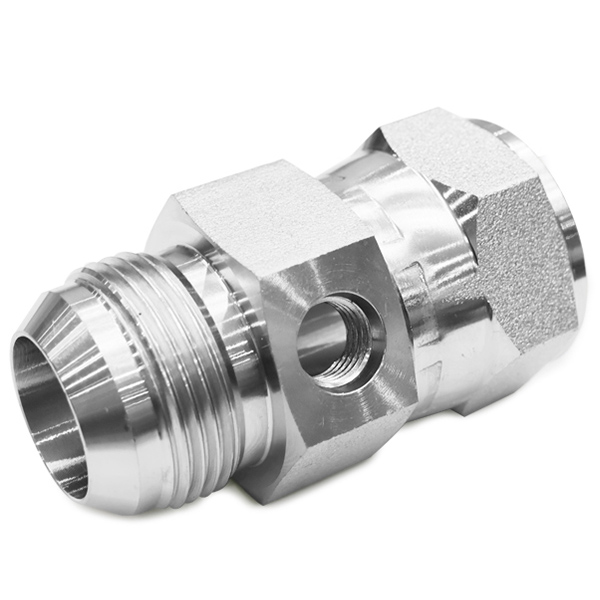

JIC M JIC F - 7/16" UNO PREČNI PRIKLJUČEK (slika 6564)
| Nit A / B | Nit C | Št | E | F | N | H1 | H | ||
| Dash | JIC | Dash | ONE | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* Ne vključuje priključka za testna vrata. Na voljo ločeno.
ORFS MX ORFS F - 7/16" UNO PREČNI PRIKLJUČEK (slika 6574/FS6564)
| Nit A / B | Nit C | Št | E | F | N | H1 | H | ||
| Dash | JIC | Dash | ONE | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
uporaba
Ti adapterji za merilne točke SAE so bistveni za panoge, ki zahtevajo zanesljivo spremljanje tlaka in vzdrževanje tekočinskih sistemov:
1. Hidravlični sistemi – Uporabljajo se v gradbenih strojih, kmetijski opremi in industrijski hidravliki za tlačne preizkuse.
2. Mazalni sistemi – Olajšujejo preverjanje tlaka olja in vzorčenje v motorjih, menjalnikih in težkih strojih.
3. Sistemi za fluidne pogone – Omogočajo hitro diagnostiko v pnevmatskih in hidravličnih tokokrogih.
4. Mobilna oprema – idealna za tovornjake, žerjave in rudarska vozila, kjer je odpornost na visok tlak ključnega pomena.
5. Proizvodnja in vzdrževanje – Služijo kot standardizirane dostopne točke za merilnike, senzorje in testna orodja.
